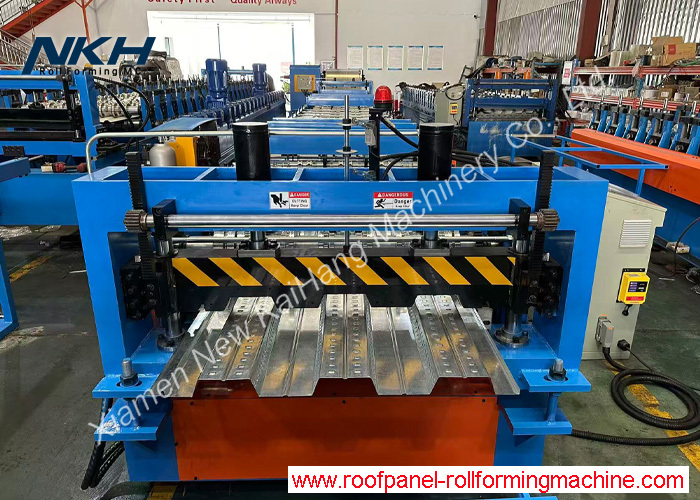

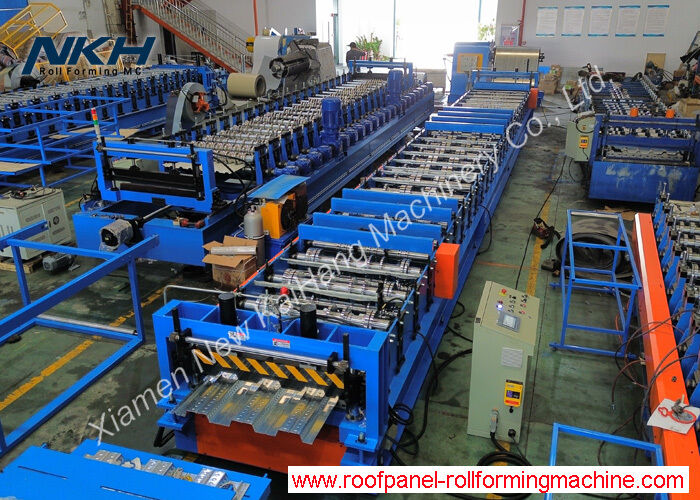

YX54-321-960 Maszyna do formowania rolki pokładowej Panel pokładowy metalowy do konstrukcji stalowej

opis produktu

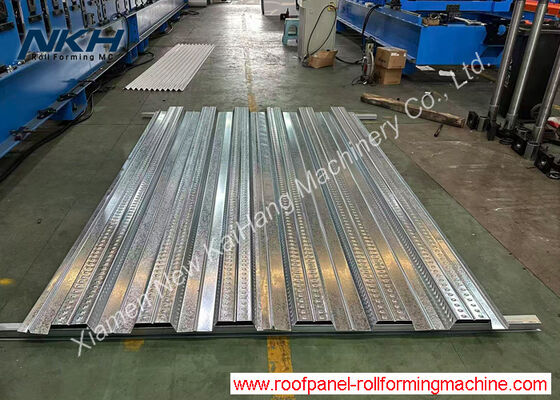

Maszyna do tworzenia rolki podłogowej, 54 mm wysokości żebro, kompozytowy metalowy panel pokładowy

Szybki szczegół:

1. Grubość: 0,8-1,2 mm
2. Materiał: arkusze ocynkowane, G350-550
3. Szerokość cewki: 1219/1250 mm
4. Właściwa szerokość: 960 mm
5. Masa materiału: 5t, 6t, 7t, 8t, 10t
6. Średnica wewnętrzna cewki: 510 mm +/- +30 mm
7. Pojazd: silnikiem napędzanym
8. Sposób cięcia: według grupy hydraulicznej
9. Tolerancja cięcia: ±1 mm

Zastosowanie:

Stalowe dachówki: Stalowe dachówki są produkowane na ogół do budowy dachów z zakrętem, płaskim lub zakrzywionym prawie na wszystkich rodzajach budynków;
Powierzchnia z metalu kompozytowego: Powierzchnie z metalu kompozytowego mają wyrywki w pionowych żebrach zaprojektowane tak, aby były połączone z płytami betonowymi,tworzenie płyty betonowej do opracowania kompozytowego systemu podłogowego.
Powierzchnia metalowa: Powierzchnie metalowe są produkowane i szeroko stosowane również w budownictwie podłogowym jako stała podstawa stalowa dla płyt podłogowych z betonu zbrojnego.
Architektoniczne pokłady: Ten rodzaj stalowych pokładów oferuje architektom i inżynierom możliwość tworzenia niesamowitych projektów dla uderzających i przestronnych wnętrz,a także dramatyczne i wysokiej jakości zewnętrzne.
pokład mostkowy: jeżeli mostek posiada wiązki główne zainstalowane w odpowiednich środkach, może być umieszczona stalowa pokładka bez dodatkowych oparć,nadaje się do nowych budowli i rehabilitacji mostów.

Opis/Detaile parametrów technicznych całej linii:

• 5TX1250mm Hydrauliczne odwojowanie z/bez wahadła

System rozszerzania według grupy hydraulicznej, silnik pompowy: 3 kW

Silnik napędzany do uruchamiania cewki, silnik: 3 kW

Węzeł Środkowa średnica = 510+/-30 mm

Szerokość cewki = maks.1250 mm

Typ rozszerzenia klina spinalnego

Pojemność ładunkowa = maks. 5 ton

Ramiona snubber na górze przez pneumatyczne lub hydrauliczne zgodnie z zamówieniem

Pojazd spiralny wliczony lub wyłączony zgodnie z zamówieniem

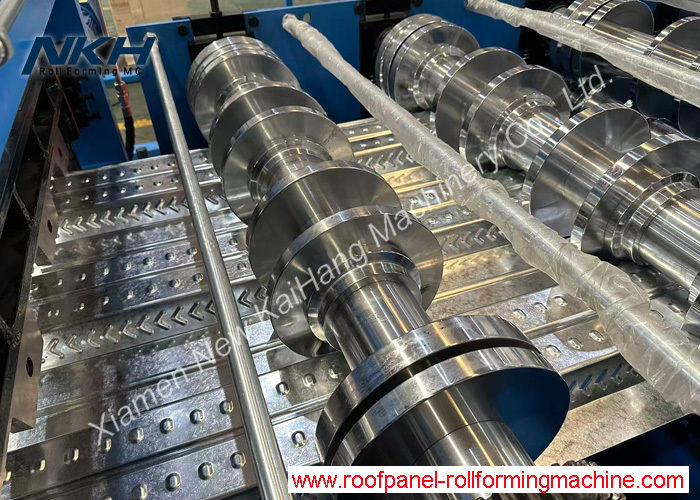

• Maszyna do formowania rolek z szczegółami cięcia zgodnie z poniższą tabelą:

• System sterowania PLC

PLC marki Siemens i ekran dotykowy, Inwerter marki Schneider/Shihlin/Delta, koder Omron

Tolerancja cięcia na długość≤±1 mm

napięcie sterujące 24V

Elementy elektryczne niskiego napięcia marki Schneider

• Zestaw produktów bez napędu, 3 jednostki
