Automatyczne CZ Purlin Roll Forming Machines Pre Engineered Buildings Jedna maszyna dla wielu produktów

opis produktu

Auto C80-300 Purlin Roll Forming Machine, Metal Roll Forming Machine (Motory do formowania rolek)

Szybki szczegół:

1. Grubość: 1,5 mm-3,0 mm
2. Materiał: arkusze ocynkowane
3. Masa materiału: 5 Mt
4. Średnica wewnętrzna cewki: 508 mm
5. Pojazd napędzany: silnikiem o mocy 22 kW
6. Sposób cięcia: napędem hydraulicznym, przed przebiciem, po cięciu
7. Tolerancja cięcia: ±1 mm

Zastosowanie:

Nasz producent jest jednym z wiodących dostawców w Chinach o C lub Z sekcji purline maszyny,

Produkcja CZ Purlin może być na tej samej linii

i bez części zamiennychw przypadku zmiany produkcji różnych linii.

Możesz wybrać C & Z maszyny purlin, lub oddzielone C lub oddzielone Z maszyny purlin

Szerokość profilu C może być regulowana przez ręczne sterowanie kołem lub servomotorem.

Następujący styl to szybka linia formowania rolki typu C.

Lista maszyn:

1. Hydrauliczne stoisko do odkupu lub ręczne stoisko do odkupu
2. Urządzenie wstępnego wyrównania
3. Maszyny do formowania rol
4. Urządzenie hydrauliczne do odbierania ciosów i cięć
5. Nie ma stołu.
6. Systemy sterowania PLC

Opis/Detaile parametrów technicznych całej linii:

• 5TX600mm Hydrauliczne odwoływanie lub ręczne odwoływanie

Możesz adoptować:

Ręczne odwijanie

Włókna z włókna włókienniczego

Wyroby z tworzyw sztucznych

• Urządzenie wstępnego wyrównania

Urządzenie przedpoziomowe z 4 na 3 wały do usuwania zestawu cewki

Podziel się tym samym silnikiem z poprzednim rolki

• Maszyna do formowania rolek z szczegółami cięcia zgodnie z poniższą tabelą:

• System sterowania PLC

Automatycznie kontrolować ilość i długość cięcia

W połączeniu z: PLC marki Siemens i ekranem dotykowym

Inwerter marki Schneider, koder Omron itp.

Tolerancja cięcia na długość≤±1 mm

napięcie sterujące 24V

• Wyrób na półce o długości 4 m, typu walcowanego

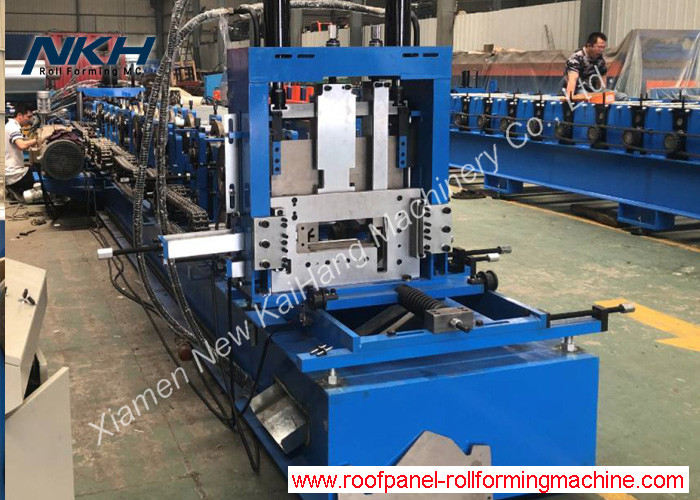

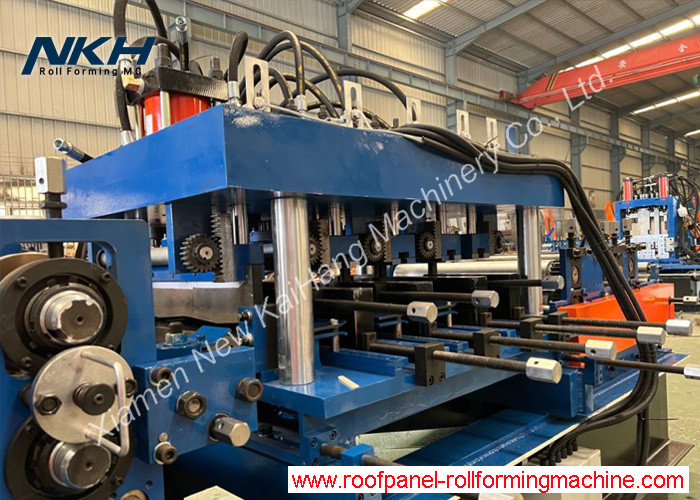

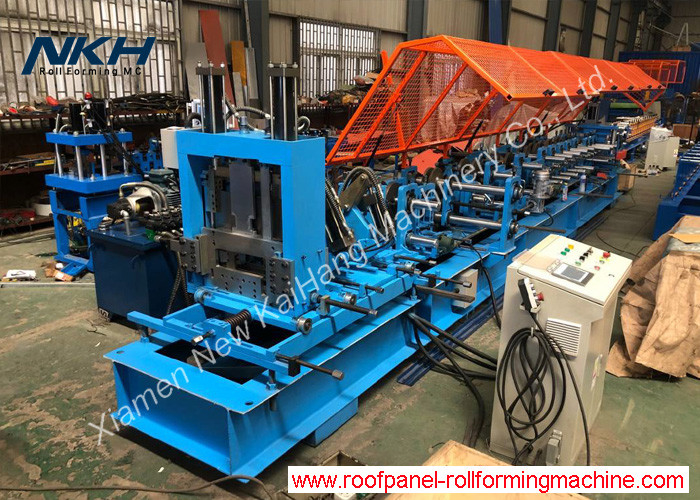

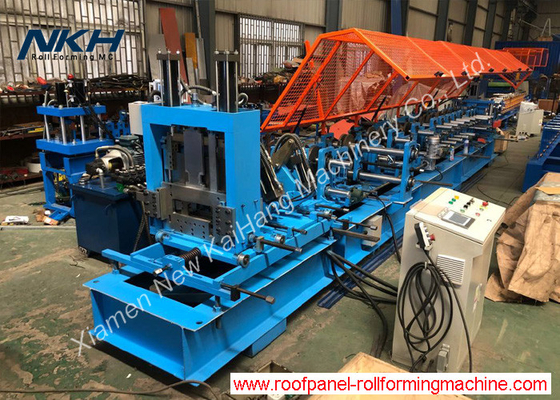

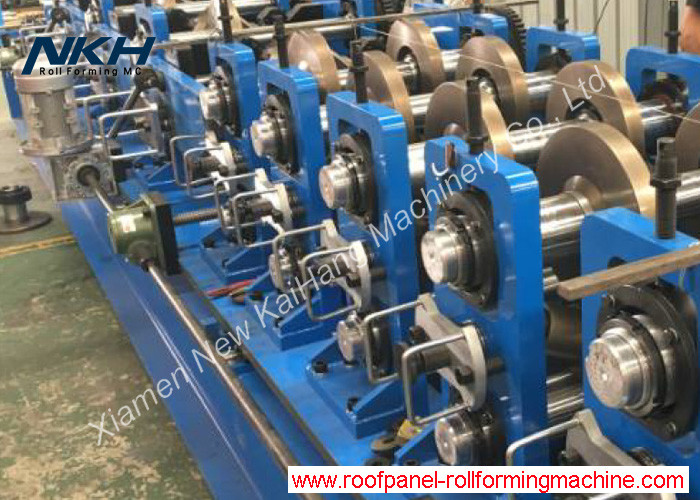

rysunek profilu/układ/zdjęcia referencyjne urządzenia:
