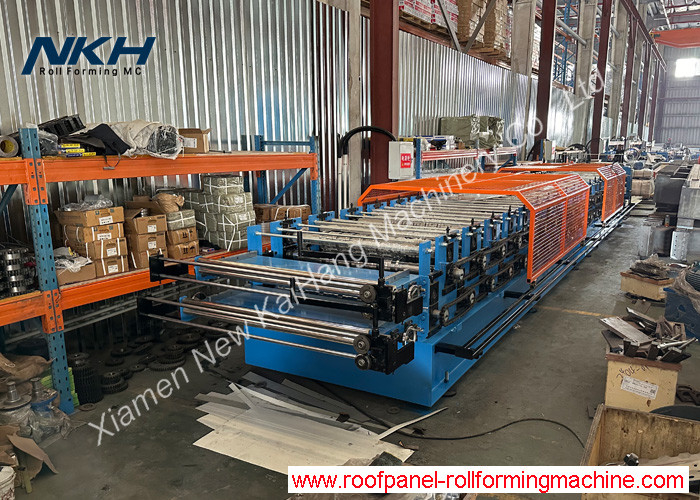

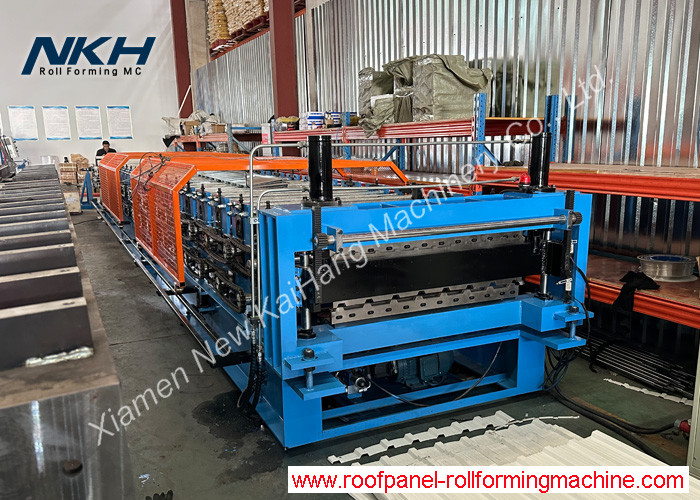

Maszyna do tworzenia podwójnej rolki Maszyna do tworzenia podwójnej warstwy jednej maszyny z dwoma profiliami

Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles

Maszyna do tworzenia podwójnej rolki Maszyna do tworzenia podwójnej warstwy jednej maszyny z dwoma profiliami

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NKH MACHINERY
Orzecznictwo: CE/SONCAP/CSA
Numer modelu: Pokrycia dachowe i okładziny
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: negocjowalne
Szczegóły pakowania: NUDE ŁADUNKÓW DO FORMOWANIA ROLKI Z CIĘCIEM W KONTENERZE 40FT, DREWNIANA SKRZYNKA NA SZAFĘ STEROWNIC
Czas dostawy: 90 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 10 JEDNOSTEK/MIESIĄC
Skontaktuj się teraz

Szczegóły informacji
Nazwa: dwuwarstwowa maszyna do formowania Waga: 5t
System sterowania: układ sterowania PLC Surowce: Blachy PPGI/ocynkowane/aluminiowo-cynkowe/PPGL, G245-550
Materiał wału: Wysokiej jakości kute nr 45 Materiał rolki: 45# stal
Materiał ostrza tnącego: Cr12, obróbka cieplna
Podkreślić:

Maszyna do tworzenia podwójnej rolki

,

Maszyna do tworzenia rolek z podwójnymi warstwami

opis produktu

Maszyna do tworzenia podwójnej rolki Maszyna do tworzenia podwójnej warstwy jednej maszyny z dwoma profiliami 0
Maszyna do tworzenia walcowania podwójnej warstwy, walcowanie z narzędziami, maszyna do tworzenia walcowania ppgl

Szybki szczegół:

  1. Grubość: 0,4-0,8 mm
  2. Materiał: G550/G350, płyty wstępnie malowane
  3. Szerokość wejścia: 1250 mm

Lista maszyn:

  1. Wyroby z tworzyw sztucznych, z tworzyw sztucznych
  2. Włókno z podwójnej warstwy
  3. Dwa zestawy hydraulicznego urządzenia do cięcia
  4. Stół wypełniony lub urządzenie automatycznego układania
  5. Siemens PLC i IOP/ ekran dotykowy, Inwerter marki Schneider

Opis/Detaile parametrów technicznych całej linii:

  • 5TX1250mm Hydraulic Un-Coiler z wózkiem cewkowym

System hydrauliczny do rozszerzenia wewnętrznego otworu cewki, silnik pompowy: 3KW
Węzeł średnica wewnętrzna = 510±30 mm
Pojemność ładunkowa: maks. 5 ton, szerokość cewki maks. 1250 mm
Typ rozszerzenia klina spinalnego
Silnik napędowy do obrotu cewki, 3 kW, ręczne sterowanie częstotliwością prędkości
Inne konstrukcje, takie jak ramię sznubera / ramię wsparcia / wózek cewkowy na żądanie

  • Wprowadzenie urządzenia do wstępnej obcięcia na rolce i ręcznie

Dwa zestawy urządzeń do wstępnego obcinania
do odcinania końca ostatniego kawałka arkusza
Gęstość robocza: maks. 0,8 mm

  • Maszyna do formowania rolek z szczegółami cięcia zgodnie z poniższą tabelą:
Odpowiedni materiał do formowania zwojówPłyty ze stali barwionej lub ze stali ocynkowanej
Gęstość00,4 mm-0,8 mm
Szerokość wejścia cewki1250 mm
Konstrukcja ramy wagonuWzornictwo płyty ściennej-ramy, podwójna warstwa
Etapy formowania rolkiNa przykład 20/20 etapów.

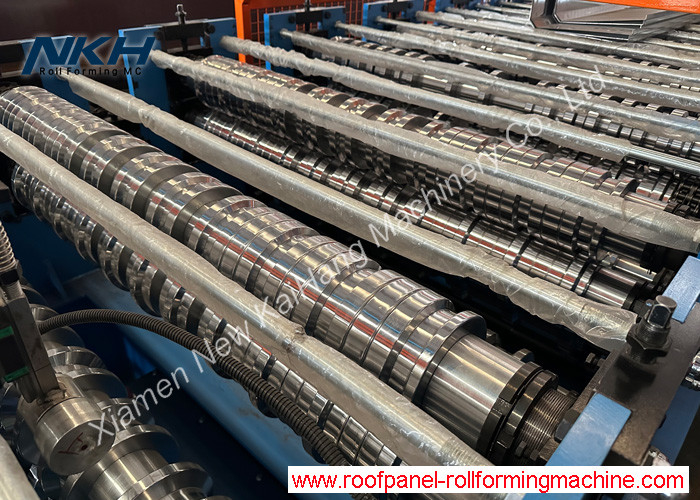

Materiał walcownicy

45# stalowe, przetwory CNC, twarde chromowane
Opcja: z obróbką cieplną walców

Średnica wałuΦ75 mm
Główna moc silnika5.5 kW z reduktorem
Prędkość formowania rolki15-20m/min (dostępna jest większa prędkość, zależy od specyfikacji wymaganej przez nabywcę)
Moc grupy hydraulicznej40,0 kW lub 5,5 kW
Materiał cięciaCr12, obróbka słuchu/Cr12Mov, obróbka cieplna
Standardy napięcia elektrycznego380V/50Hz/3PH lub zgodnie z wymaganiami
Główny kolor maszynyRAL 5015 ((Niebieski) lub zgodnie z wymaganiami
  • System sterowania PLC

PLC marki Siemens i ekran dotykowy, Inwerter marki Schneider/Shihlin/Delta, koder Omron

Tolerancja cięcia na długość≤±1 mm

napięcie sterujące 24V

  • Zestaw produktów bez napędu, 3 jednostki

Zastosowanie:

Maszyna do formowania rolki z podwójnym arkuszem składa się zazwyczaj z odwojownika, dwóch przewodników do wprowadzania z opcjonalnym obcięciem wejściowym, dwóch systemów formowania rolki,jedną ramę do cięcia z dwoma matrycami do cięcia (przesuszenie hydrauliczne będzie wyposażone tak długo, jak maszyna do tworzenia walcowania dwustopniowego jest zaprojektowana do produkcji metalowych płytek szklanych)Hydrauliczne odkupywanie i automatyczne układanie maszyny są opcjonalne dla tej maszyny do formowania rolki podwójnej warstwy zgodnie z wymaganiami.Dla klientów europejskich, na nadwozie maszyny znajdują się osłony bezpieczeństwa oraz znak CE.

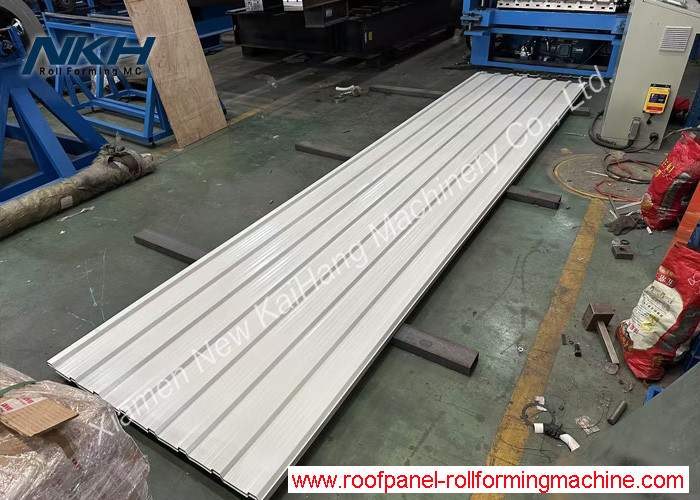

rysunek profilu/układ/zdjęcia referencyjne urządzenia:
Maszyna do tworzenia podwójnej rolki Maszyna do tworzenia podwójnej warstwy jednej maszyny z dwoma profiliami 1
