Maszyna do formowania rolek dwuwarstwowa, metalowa rolka dachowa z oprzyrządowaniem

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: NKH MACHINERY
Orzecznictwo: CE/SONCAP/CSA
Numer modelu: YX38 YX45
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: negotiation
Szczegóły pakowania: NUDE CARGOES DO WALCOWCÓW Z PRZECINARKIEM W POJEMNIKU 40FT, DREWNIANE PUDEŁKO DO SZAFY STERUJĄCEJ PL
Czas dostawy: 40 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 10 JEDNOSTEK / MIESIĄC

Szczegóły informacji

Nazwa: dwuwarstwowa maszyna do formowania Waga: 5t
System sterowania: układ sterowania PLC Surowiec: Blachy PPGI/ocynkowane/aluminiowo-cynkowe/PPGL, G245-550
Materiał wału: Wysokiej jakości kute nr 45 Materiał rolki: 45# stal
Materiał ostrza tnącego: Cr12, obróbka cieplna
High Light:

maszyna do formowania rolek z tektury falistej

,

rolka do dachów metalowych

,

maszyna do formowania rolek dwuwarstwowych

opis produktu

Dwuwarstwowa maszyna do walcowania, rolka do formowania z oprzyrządowaniem, maszyna do formowania rolek ppgl



Szybki szczegół:

  1. Grubość: 0,4-0,8 mm
  2. Materiał: G550/G350, wstępnie malowane arkusze
  3. Szerokość wejściowa: 914/1000/1219/1250mm
  4. Identyfikator cewki: 508 mm
  5. Efektywna szerokość: 760/820/1000+/-4mm
  6. Masa materiału: czapka 5 ton.
  7. Napędzany silnik: silnik 11 kW ze skrzynią biegów normalnie
  8. Materiał frezu: Cr12, obróbka cieplna

Lista maszyn:

  1. Odwijak hydrauliczny
  2. Dwuwarstwowy wałek do formowania
  3. Dwa zestawy hydraulicznego urządzenia tnącego
  4. Wyczerpany stół lub automatyczne urządzenie do układania w stosy
  5. Siemens PLC i IOP/ekran dotykowy, falownik marki Schneider

Opis / szczegóły parametrów technicznych kompletnej linii:

  • 5TX1250mm hydrauliczna rozwijarka z wózkiem cewki

Układ hydrauliczny do rozszerzania wewnętrznego otworu cewki, Silnik pompy: 3KW

Wewnętrzna średnica cewki = 510 ± 30 mm

Ładowność: maks.5 ton, szerokość cewki maks.1250 mm

Typ rozszerzania klina stożkowego

Silnik napędowy do obracania cewki, 3KW, ręczna regulacja prędkości częstotliwości

Inne konstrukcje, takie jak ramię amortyzujące / ramię nośne / samochód cewki, zgodnie z życzeniem

  • Rolka wejściowa i ręczne urządzenie do cięcia wstępnego

Dwa zestawy urządzenia do cięcia wstępnego

aby odciąć tylko koniec ostatniego kawałka arkusza

Grubość robocza: maks.0,8 mm

  • Maszyna do formowania rolek ze szczegółami cięcia jak w poniższej tabeli:
Odpowiedni materiał do formowania rolek Blacha stalowa kolorowa lub blacha stalowa ocynkowana
Grubość 0,4 mm-0,8 mm
Szerokość wejściowa cewki 914/1000/1219/1250mm
Konstrukcja ramy wózka Konstrukcja z płytą ścienną i ramą, dwuwarstwowa
Etapy formowania rolkowego Na przykład etapy 16/18, 18/18, 20/20
Materiał rolki

45 # stal, tokarki CNC, twarda powłoka chromowana

Opcja: z walcową obróbką cieplną

Średnica wałów Φ75mm
Moc silnika głównego 5,5 kW z reduktorem
Szybkość formowania rolek 15-20m/min (wyższa prędkość jest dostępna, zależy od specyfikacji wymaganej przez kupującego)
Moc grupy hydraulicznej 4,0 kW lub 5,5 kW
Materiał frezu Cr12, obróbka słuchu/Cr12Mov, obróbka cieplna
Norma napięcia elektrycznego 380V/50Hz/3PH lub jako wymagania
Główny kolor maszyny RAL 5015 (niebieski) lub jako wymagania
  • System sterowania PLC

PLC i ekran dotykowy marki Siemens, falownik marki Schneider/Shihlin/Delta, enkoder Omron

Tolerancja cięcia na długość ≤ ± 1 mm

Napięcie sterujące 24V

  • Stojak na produkty Bez zasilania, 3 sztuki

Aplikacja:

Maszyna do formowania rolek z podwójnym arkuszem zwykle składa się z rozwijarki, dwóch wejściowych prowadnic podających z opcjonalnym ścinaniem wejściowym, dwóch systemów formowania rolkowego, jednej ramy tnącej z dwoma matrycami tnącymi (prasa hydrauliczna będzie wyposażona tak długo, jak ta dwupoziomowa rolka formująca maszyna przeznaczona jest do produkcji blachodachówki szkliwionej), jeden układ przekładni, jeden układ sterowania oraz stoły wybiegowe.Hydrauliczna rozwijarka i maszyna do automatycznego układania w stosy są opcjonalne dla tej dwuwarstwowej maszyny do formowania rolek zgodnie z wymaganiami.Dla klientów europejskich na korpusie maszyny znajduje się osłona bezpieczeństwa oraz znak CE.

Zdjęcia referencyjne rysunku/układu/wyposażenia:

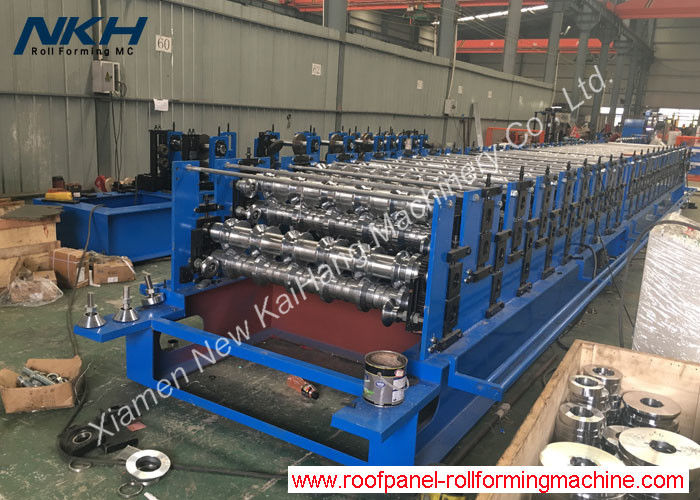

Maszyna do formowania rolek dwuwarstwowa, metalowa rolka dachowa z oprzyrządowaniem 0
